Vodič za spojeve za cijevi

U ogromnoj mreži cjevovoda koja isporučuje vodu, plin i kontrolu u naš moderni svijet, pažnja često pada na same cijevi ili ventile koji upravljaju protokom. Ipak, pravi pokretači složenih, funkcionalnih i pouzdanih sistema su skromnicevni spojevi. Ove vitalne komponente su konektori, direktori i adapteri koji pretvaraju ravne dužine cijevi u svrsishodna kola. Razumijevanje njihovih tipova, funkcija i kriterija odabira je fundamentalno za svaki uspješan projekat rukovanja tekućinom ili plinom.

Osnovne funkcije: Više od pukog povezivanja

Fitingi služe za nekoliko kritičnih svrha osim jednostavnog povezivanja:

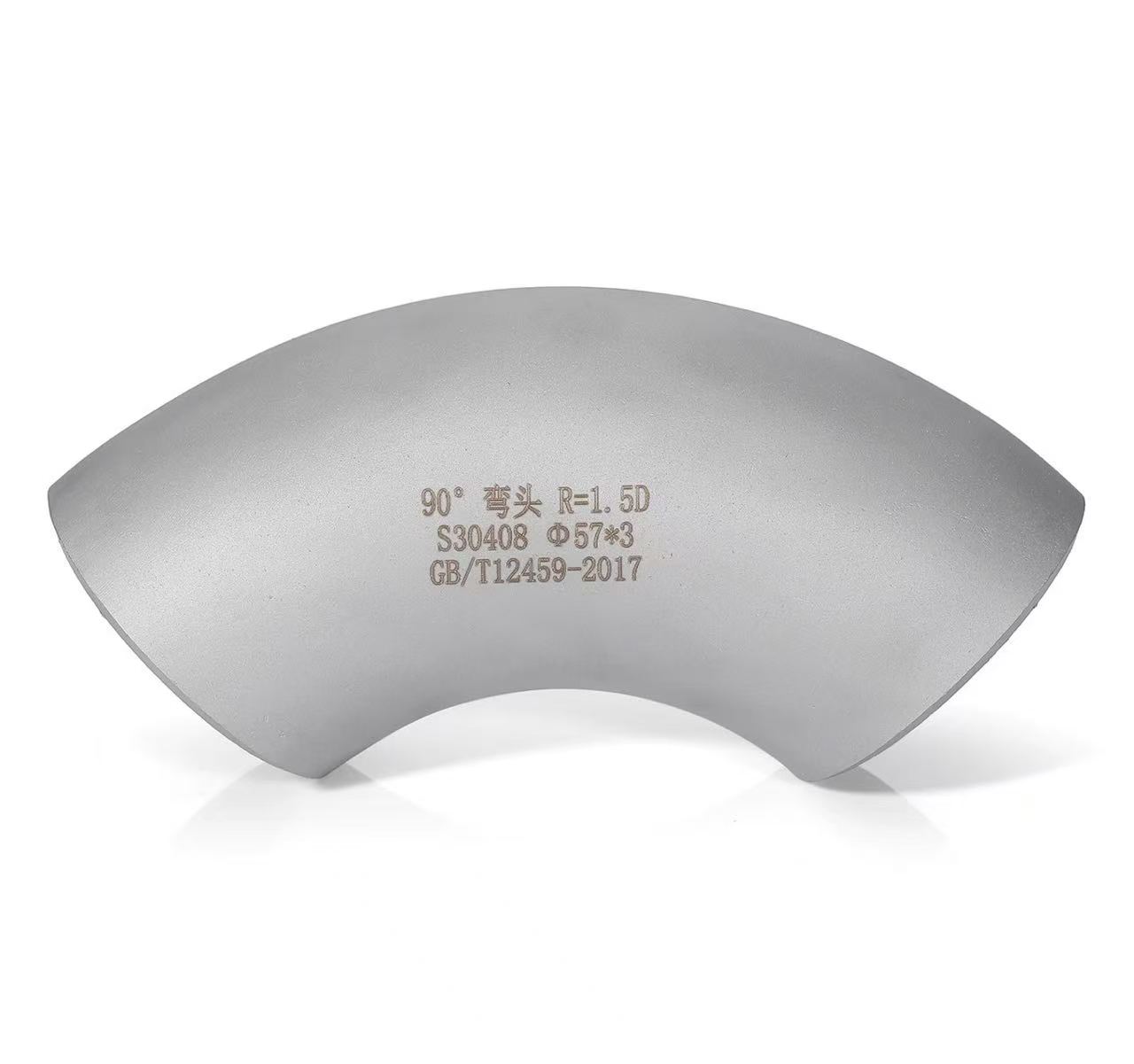

*   Promjena smjera: koljena (obično 45° ili 90°) preusmjeravaju cijevi oko prepreka ili duž kontura strukture.

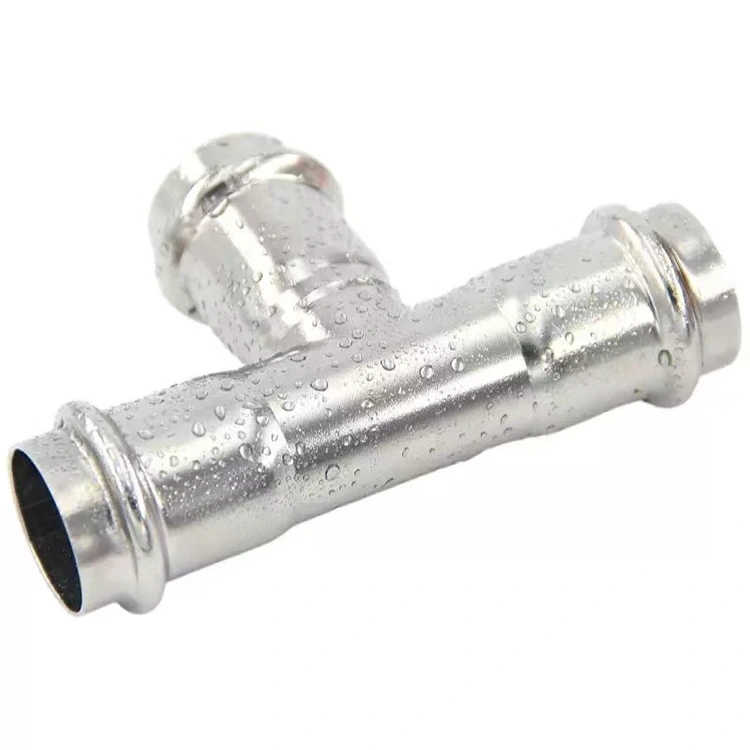

*   Podjela ili kombinacija protoka: Trojke i križevi dijele jedan tok u više grana ili kombinuju više dotoka u jednu.

*   Prilagodba veličine: Reduktori i čahure besprijekorno povezuju cijevi različitih promjera.

*   Produžetak linije: Spojnice spajaju dvije cijevi iste veličine u pravoj liniji.

*   Kreiranje priključka: Bradavice i sedla pružaju pristupne tačke za slavine, mjerače ili pomoćne vodove.

*   Završetak: čepovi i čepovi zatvaraju kraj cijevi, bilo trajno ili privremeno.

Ključni atributi: materijal, veza i dizajn

Odabir odgovarajućih šarki na osnovu tri osnovna atributa:

1.  Materijal: Fiting mora biti kompatibilan s materijalom cijevi i medijem (tečnost/gas) koji će nositi.

   *   Bakar i mesing: Odlično za pitku vodu, grijanje i neke primjene na plin. Otporan je na koroziju i lako se postavlja lemljenjem ili presovanjem.

   *   Ugljični čelik i nehrđajući čelik: Standard za industrijske primjene, primjene pod visokim pritiskom i visokim temperaturama (para, ulje, hemikalije). Nudi vrhunsku snagu. Nerđajući materijal pruža poboljšanu otpornost na koroziju.

   *   PVC, CPVC i PEX: dominiraju u modernim vodovodima, navodnjavanju i hemijskim linijama niskog pritiska. Lagani, otporni na koroziju i često koriste spojeve za zavarivanje rastvaračem (PVC) ili presovanje/krimpovanje (PEX).

   *   Kovno željezo: poznato po svojoj žilavosti u konfiguracijama s navojem, koje se obično koristi u gasnim i hidrauličnim vodovima za teške uslove rada.

2.  Metoda povezivanja: Ovo definira kako se spojnica povezuje s cijevi.

   *   S navojem (navojnim): Klasična, svestrana metoda koja koristi konusne (NPT) navoje. Idealno za sisteme koji su zahtjevni za održavanje, modifikacije na terenu i čvrste veze gdje može biti potrebno rastavljanje. Potreban je zaptivač za nepropusni spoj.

   *   Zalemljeno/lemljeno (zavarivanje utičnice): prvenstveno za bakar i čelik. Stvara trajni, glatki i vrlo pouzdani spoj topljenjem dodatnog metala u procjepu između spojnice i cijevi. Neophodan za vodovodne instalacije visokog integriteta i kritične procesne linije.

   *   Press-Fit: Moderna metoda koja koristi specijalizirane alate za uvijanje fitinga s unutrašnjim O-prstenom na cijev. Nudi brzu, čistu i vrlo pouzdanu vezu bez topline ili navoja. Brzo usvajanje u komercijalnim vodovodnim i hidrotehničkim sistemima.

   *   Push-to-Connect: Najjednostavniji način instalacije za privremene ili pristupačne vodove (npr. komprimirani zrak, instrumentacija). Stezna čahura i O-prsten mehanizam omogućavaju spajanje i otpuštanje bez alata.

   *   Solvent Weld: Koristi se za plastične (PVC/CPVC) sisteme. Hemijski rastvarač topi i spaja cijev i spoj u jedan, monolitni komad.

3.  Ocjena pritiska i standardi:Fitingi za cijeviproizvedeni su za specifične klase pritiska (npr. Raspored 40, 80, Klasa 150, 300) i moraju ispunjavati industrijske standarde (ASTM, ASME, EN). Odabir fitinga sa ocjenom tlaka jednakim ili većim od maksimalnog radnog tlaka sistema ne može se pregovarati zbog sigurnosti.

Vodič za odabir: Usklađivanje uklapanja sa zadatkom

Logičan proces odabira osigurava integritet sistema:

1.  Definirajte uslugu: Koji fluid ili plin? Na kojoj temperaturi i pritisku? Da li je korozivan? (npr. topla voda za piće, 80°C, 6 bara).

2.  Odaberite materijal cijevi: na osnovu uslova usluge i budžeta (npr. bakar).

3.  Odaberite metodu povezivanja: balansirajte performanse, vještinu instalacije i buduće potrebe pristupa (npr. učvršćivanje za brzinu i pouzdanost).

4.  Odredite vrstu i veličinu ugradnje: Odredite potrebnu funkciju (npr. koljeno od 90°, 22 mm x 22 mm).

5.  Provjerite kompatibilnost: Osigurajte da su materijal fitinga, metoda brtvljenja i ocjena tlaka u potpunosti kompatibilni s odabranim parametrima cijevi i sistema.

Zaključak: Osnova integriteta sistema

Cijevni spojevi su kritična interpunkcija u jeziku cijevnih sistema. Njihov ispravan odabir i instalacija čine osnovu dugovječnosti, sigurnosti i efikasnosti sistema. Iako mogu raditi izvan vidokruga, navođenje visokokvalitetnih, odgovarajućih okova jedna je od najutjecajnijih odluka koje inženjer, izvođač ili instalater mogu donijeti. U zamršenom plesu dinamike fluida, ove komponente su tihi, postojani partneri koji osiguravaju da sve teče kako je zamišljeno.
