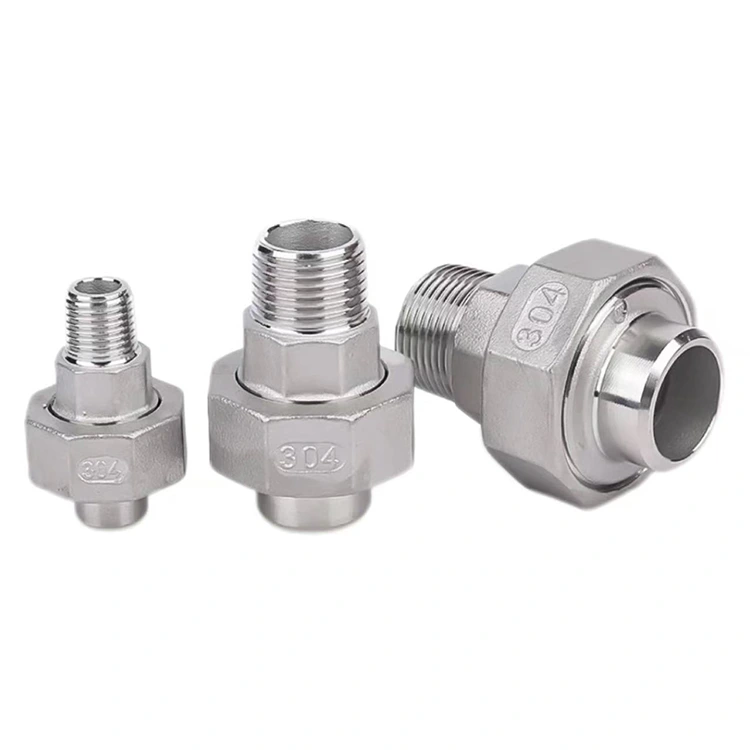

Unutarnji navoj x spoj za spoj

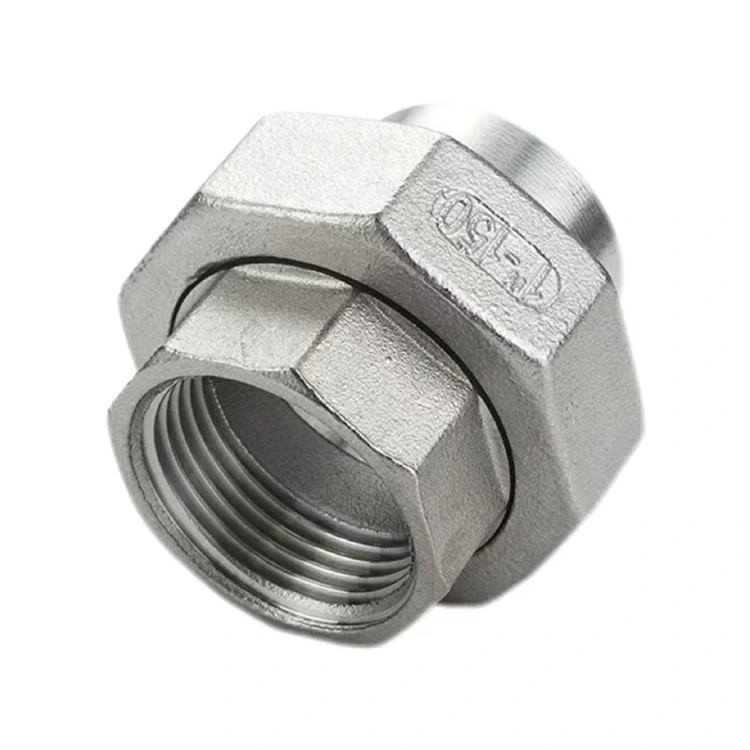

Kao profesionalni proizvođač cijevnih fitinga u Kini, Shenchi predstavlja ženski navoj x čeono zavareni spoj—kompozitni cijevni konektor koji neprimjetno integrira kraj sa ženskim navojem i kraj za sučeono zavarivanje unutar jedne jedinice.

Kao spoj visokih performansi, osnovna funkcija spoja sa ženskim navojem x čeono zavarenim spojem leži u olakšavanju bešavnog interfejsa između sistema navojnih spojeva i zavarenih cevovodnih sistema. Kraj sa ženskim navojem je precizno obrađen pomoću napredne CNC tehnologije, osiguravajući precizne profile navoja i pouzdano zaptivanje; omogućava direktnu vezu sa uređajima sa spoljnim navojem kao što su ventili, slavine i instrumentacija.

Kraj sučeonog zavarivanja ima prethodno obrađenu kosinu (košenje) dizajniranu da se spoji direktno na cevovod putem TIG (argon-lučnog) zavarivanja, stvarajući trajnu brtvu nepropusnu. Napravljen od visokokvalitetnog nerđajućeg čelika ili mesinga, ovaj spoj je predviđen za radni pritisak od preko 1,6 MPa i radi u temperaturnom opsegu od -20°C do 120°C. Široko se koristi u novim građevinskim projektima za povezivanje zavarenih glavnih cevovoda sa navojnim granama, kao i u projektima renoviranja za povezivanje zavarenih sistema sa navojnom opremom. Sa svojim mogućnostima visokih performansi, nudi jednostavno, ali pouzdano rješenje za složene izazove povezivanja cjevovoda.

Specifikacije proizvoda

Osnovna struktura i dizajn

1. Integrirana kompozitna struktura

Shenchi ženski navoj x čeono zavareni spoj ima inovativni integrirani dizajn kompozitne strukture, precizno kombinirajući kraj sa ženskim navojem i kraj za sučeono zavarivanje unutar jednog tijela. Ovo eliminira složenost povezanu s korištenjem višestrukih adaptera i značajno smanjuje potencijalne točke curenja. Proizvod se formira postupkom kovanja u jednom koraku, što rezultira gustom strukturom materijala i visokom mehaničkom čvrstoćom.

2. Precizno unutrašnje navojanje

Kraj sa ženskim navojem se obrađuje pomoću visoko precizne CNC opreme; profil navoja je standardiziran, a angažman je čvrst, u potpunosti ispunjava međunarodne standarde za spojeve ženskog navoja x čeono zavarene spojeve. Specifikacije navoja pokrivaju BSPP, BSPT, NPT i metričke standarde, osiguravajući savršenu kompatibilnost sa širokim spektrom cijevnih fitinga i opreme s muškim navojem, kako domaćim tako i međunarodnim.

3. Optimizirani dizajn kraja zavarenog spoja

Kraj sučeonog zavarivanja ima prethodno obrađenu standardnu ​​kosinu (košenje), eliminirajući potrebu za sekundarnom pripremom na licu mjesta tokom instalacije. Kada je spojen na cevovod TIG zavarivanjem, zavareni spoj postiže čvrstoću ekvivalentnu čvrstoći osnovnog materijala, stvarajući trajni, integralni sistem cevovoda. Debljina stijenke cijevi je optimizirana kako bi se osigurao integritet zavarivanja i jednostavno rukovanje.

4. Struktura srednjeg sindikata

Proizvod uključuje odvojivu strukturu srednjeg spoja, sa preciznim navojem i visokokvalitetnom brtvom za brtvljenje. Ovaj dizajn osigurava fleksibilnost tokom instalacije i olakšava buduće održavanje. Za pregled ili popravku, cjevovod se može odspojiti jednostavnim otpuštanjem srednjeg spoja, čime se izbjegava potreba za rezanjem ili ponovnim zavarivanjem spojeva cijevi. II. Konfiguracija ključnih komponenti

Shenchi ženski navoj x spoj čeonog zavarivanja sastoji se od sljedećih ključnih komponenti:

Tijelo: Izrađeno od visokokvalitetnog 304 nehrđajućeg čelika ili mesinga, precizno kovano u jednom komadu.

Navrtka: Izrađena od materijala visoke čvrstoće sa antikorozivnom površinskom obradom; dizajniran da spriječi skidanje navoja čak i nakon ponovljene montaže i demontaže.

Zaptivna brtva: Sastavljena od specijalne gume otporne na visoke temperature i starenje; ugrađen u udubljeni žljeb kako bi se osiguralo automatsko zaptivanje.

Kraj sa ženskim navojem: Precizno obrađen pomoću CNC tehnologije, sa različitim standardima navoja dostupnim za izbor.

Smjernice za instalaciju

1. Instalacija zavarenog kraja

Očistite zavareni kraj i kos cijevi. Održavajte odstupanje koncentričnosti manje od 0,5 mm. Izvršite zavarivanje prolazom kroz korijen TIG (GTAW) kako biste osigurali potpunu penetraciju u korijenu zavara; nakon što završite prolaz kapom, pregledajte zavar da li ima poroznosti ili inkluzija šljake.

2. Instalacija kraja sa ženskim navojem

Uvjerite se da je površina spojnice cijevi s muškim navojem čista. Ručno zavrnite muški spoj u kraj spojnice sa ženskim navojem. Upotrijebite ključ da ga zategnite na specificirani standardni moment; unutrašnja zaptivna zaptivka će se automatski stisnuti kako bi formirala zaptivku otpornu na curenje.

3. Mjere opreza

Prilikom ugradnje spriječiti da se toplina nastala zavarivanjem prenese na područje zaptivne brtve. Pričekajte da se zavareni spoj potpuno ohladi prije nego što izvršite bilo kakve radnje montaže ili demontaže na spojnoj matici.

Smjernice za održavanje

Redovni pregled: Svakih šest mjeseci provjerite spojnicu da li ima znakova curenja ili labavih navoja.

Zamjena brtve: Ako zaptivna brtva pokazuje znakove starenja ili istrošenosti, jednostavno olabavite spojnu maticu kako biste je lako zamijenili.

Održavanje navoja: Nakon dužeg rada, nanesite malu količinu maziva protiv rđe na navoje.

Inspekcija zavarenog kraja: Provjerite da li šav zavare ima bilo kakve korozije ili pukotine; ako se otkriju problemi, odmah obavite korektivno zavarivanje.

Servisiranje sistema: Kada oprema zahtijeva rastavljanje radi održavanja, jednostavno olabavite središnju spojnu maticu – nema potrebe za sečenjem cijevi.

Zašto odabrati Shenchi?

1. Stroga kontrola kvaliteta

Sveobuhvatna kontrola kvaliteta sprovodi se kroz ceo proces, od nabavke sirovina do završne provere. Svaki gotov proizvod se podvrgava 100% dimenzionalnoj verifikaciji i testiranju na curenje prije izlaska iz tvornice.

2. OEM/ODM usluge prilagođavanja

Nudimo prilagođene usluge urezivanja niti, pakiranja i označavanja proizvoda. Pružamo mogućnosti brzog odgovora za nestandardne specifikacije i posebne zahtjeve materijala.

3. Visoko konkurentne tvorničke cijene

Kao dobavljač direktno iz tvornice, nudimo snižene cijene i višestruke poticaje zasnovane na količini.

4. Dugoročna, Win-Win partnerstva

Aktivno nastojimo da uspostavimo dugoročne odnose saradnje sa veletrgovcima, inženjerskim firmama i izvođačima cevi. V. Preporuke povezanih proizvoda

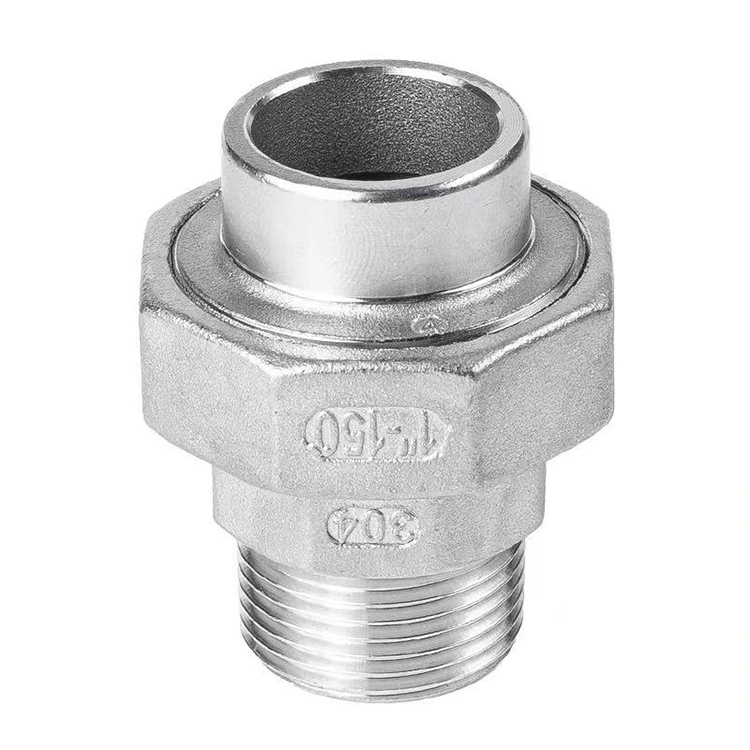

Naša kompanija takođe proizvodi komplementarni proizvod u istoj seriji: spoj sa spoljnim navojem na jednom kraju i spojem za sučeono zavarivanje na drugom. Jedan kraj koristi vanjski navoj za spajanje sa spojevima s unutrašnjim navojem, dok drugi ima konfiguraciju sučeonog zavarivanja. Ova dva proizvoda savršeno se nadopunjuju, sveobuhvatno se baveći zahtjevima za povezivanje i na navojnim i na zavarenim cijevnim sistemima. Srdačno pozivamo nove i postojeće kupce da se raspitaju i naruče.

Zaključak

Odabir Zhejiang Shenchi ženski navoj x čeono zavareni spoj—ponosno proizveden u Kini—znači odabir inovativnog dizajna, pouzdanih performansi i praktičnog održavanja. Radujemo se partnerstvu sa veletrgovcima širom svijeta kako bismo zajedno izgradili svjetliju budućnost.
