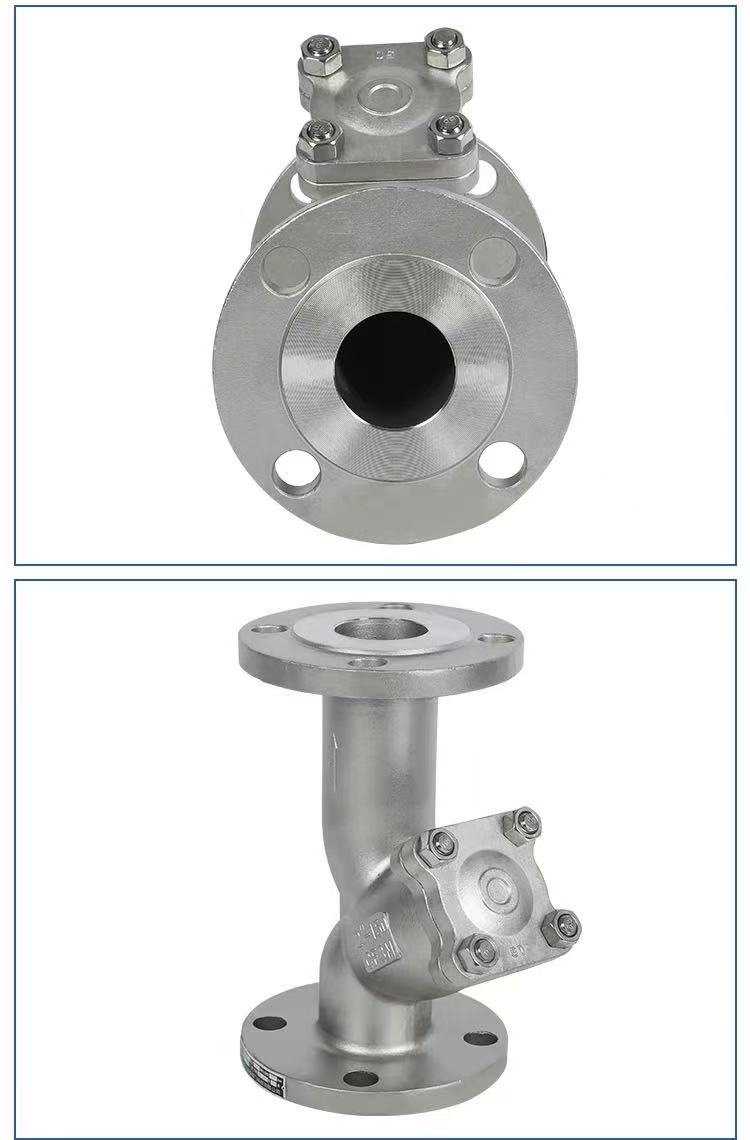

Američki standardni prirubnički filter Y-tipa

Princip rada

Integrisani američki standardni prirubnički Y-tip filtera u fabrici Shenchi radi na principu presretanja filterske mreže. Medij ulazi u kućište sa ulaznog kraja i teče kroz filtersko sito unutar strukture u obliku slova Y. Čvrste nečistoće su blokirane unutar sita filtera, dok čisti medij prolazi i izlazi sa izlaznog kraja. Ukupna površina filterske mreže je 3-4 puta veća od površine poprečnog presjeka cijevi, što rezultira malim otporom i brzim protokom. Za pražnjenje, odvrnite donji čep ili skinite poklopac prirubnice, izvadite sito filtera, očistite ga, a zatim ga ponovo postavite. Glavno tijelo je napravljeno od materijala WCB, SUS304 (CF8) ili SUS316L (CF3M), korištenjem integriranog procesa livenja, što rezultira bešavnim kućištem i pouzdanom otpornošću na pritisak. Shenchi proizvodi su pogodni za filtriranje nečistoća u cjevovodima koji se koriste u naftnoj, kemijskoj industriji i industriji za obradu vode.

Parametri proizvoda

Naziv proizvoda: američki standardni prirubnički filter Y-tipa	Specifikacije: (1/8"-4") DN6-DN100 Specifikacije: (1/8"-4") DN6-DN100
Nazivni pritisak: PN16	Materijal kućišta: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardi: ANSI, BS, DIN, ISO, JIS	Primjenjiva temperatura: -20 ℃ ~ +150 ℃ (normalno), do +350 ℃ (tip visoke temperature), do -196 ℃ (tip niske temperature)
Unutrašnji metalni materijal: WCB, SUS304 (CF8), SUS316L (CF3M)	Srednja temperatura: visoka temperatura, niska temperatura, srednja temperatura, normalna temperatura
Način rada: ručni	Zaptivke: EPDM, PPL
Način povezivanja: Prirubnički spoj	Primene: voda, vazduh, gas, ulje, tečnosti, itd.
Porijeklo: Kina	Uzorak: Uzorci dostupni

Ključne tačke za ugradnju

Potvrda pravca, poravnavanje i zatezanje prirubnica, te podrška i zaštita cjevovoda.

Prilikom ugradnje Shenchi američkih filtera tipa Y s prirubnicom, obratite pažnju na tri ključne točke: Prvo, potvrdite smjer protoka. Strelica na telu ventila treba da bude poravnata sa smerom protoka medija, a filterska mreža treba da bude postavljena okrenuta nadole kako bi se olakšalo taloženje nečistoća. Drugo, osigurajte poravnanje prirubnica i zatezanje. Površine prirubnica trebaju biti paralelne i koncentrične, brtva centrirana, a vijci zategnuti dijagonalno u fazama kako bi se izbjegla deformacija školjke. Treće, obezbedite podršku za cevovod i zaštitu pred-filtera. Filter ne smije podnijeti težinu cjevovoda; cjevovod se mora pročistiti prije instalacije kako bi se uklonile velike čestice. Shenchi pruža detaljna uputstva za instalaciju, podržava prilagođavanje ODM/OEM-a, a veličina mreže filtera se može podesiti prema potrebi kako bi se osigurao dugotrajan stabilan rad filtera.

Efikasno filtrirane supstance

Shenchi ASME standardni prirubnički Y-tipa filteri prvenstveno filtriraju čvrstu suspendovanu materiju u medijumu cevovoda. Ovo uključuje: zguru od zavarivanja, gvozdene opiljke i ostatke rđe od zavarivanja cevovoda; pijesak, zemlja, vlakna konoplje i ostaci zaptivača koji su ostali od izgradnje; čestice, kristale i sedimente koje nose sami mediji; kamenac rđe i fragmenti kamenca sa starenja i ljuštenja unutrašnjeg zida cjevovoda; i metalne strugotine i druge nečistoće u ulju za podmazivanje. Preciznost filtriranja se bira između 50-300 mesh, u zavisnosti od zahtevane čistoće medija. Proizvedeni u Kini, ASME standardni prirubnički Y-tipa filteri su napravljeni od WCB, SUS304 i SUS316L materijala, nudeći otpornost na koroziju i prilagodljivost različitim medijima.

Supstance koje nisu pogodne za filtriranje

Shenchi ASME B prirubnički Y-tipa filteri nisu prikladni za filtriranje sljedećih supstanci: hemikalije rastvorene u medijumu (kao što su soli u salamuri, kiseline i baze u rastvorima); emulzije ulje-voda; viskozne paste ili koloidi; vlaknaste meke nečistoće (koje mogu prodrijeti ili omotati oko filterske mreže); i gasoviti zagađivači u gasovitim medijima. Za ove medije moraju se odabrati drugi tipovi filtera. Prilikom prodaje ASME B prirubničkih Y-tipa filtera, Shenchi će potvrditi karakteristike medija sa kupcem kako bi izbjegao pogrešan odabir. ASME B prirubnički Y-tipa filteri sa cjenovnicima uključuju detaljne smjernice za odabir.
