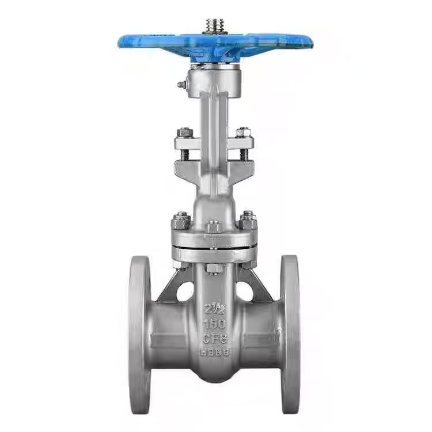

Američki standardni zasun s prirubnicom s dižućim vretenom

Princip rada ASME zasuna sa prirubnicom sa dižućim vretenom

Kada operater okreće ručni točak, ručni točak pokreće vreteno ventila da se okreće. Trapezni navoj na gornjem kraju stabla ventila zahvaća sa maticom stabla ventila, pretvarajući rotaciono kretanje u aksijalno linearno kretanje. Pošto su stablo ventila i kapija povezani, vreteno ventila će pokretati kapiju da se zajedno podigne ili spusti.

Da biste otvorili ventil, okrenite ručni točak suprotno od kazaljke na satu. Stablo ventila pokreće kapiju da se kreće prema gore u linearnom kretanju, uzrokujući da se kapija odvoji od sjedišta ventila. Kada se kapija podigne na visinu jednaku dvostrukom nominalnom prečniku ventila, prolaz fluida je potpuno nesmetan, a ventil je u potpuno otvorenom položaju. Tokom rada, ručni točak se obično okreće u položaj u kojem se više ne može okretati, a zatim se okreće za pola okreta na jedan okret kako bi se postigao potpuno otvoren položaj, sprječavajući blokiranje vretena ventila zbog promjena temperature.

Za zatvaranje ventila okrenite ručni točak u smjeru kazaljke na satu. Stabljika ventila pokreće kapiju da se kreće prema dolje u linearnom kretanju, uzrokujući da se kapija pritisne na sjedište ventila. Obrtni moment koji primjenjuje ručni točak stvara prisilnu silu zaptivanja, a pritisak medija u cevovodu takođe pritiska kapiju na drugo sedište ventila, formirajući efekat samozaptivanja. Ovo dvostruko djelovanje osigurava nulto curenje kada je zatvoreno.

Osnovna karakteristika zapornog ventila koji se diže je da se vreteno podiže i spušta sinhrono sa zasunkom. Operateri mogu vizuelno odrediti otvoreno/zatvoreno stanje ventila posmatrajući dužinu vretena ventila koji se proteže izvan poklopca ventila – što se vreteno duže proteže, ventil je šire otvoren; kada je vretena potpuno uvučena, ventil je zatvoren.

Posebno je važno napomenuti da se ASME (američki standard) zasuni s prirubnicom uz dižući stub mogu koristiti samo u potpuno otvorenim ili potpuno zatvorenim položajima i ne mogu se koristiti kao kontrolni ventili. Ako se ostavi u djelomično otvorenom položaju na duži period, medij koji teče velikom brzinom će erodirati zaptivne površine, uzrokujući habanje kapije i sjedišta, što na kraju dovodi do curenja ventila. Štaviše, medij može teći sa bilo koje strane zasuna u bilo kojem smjeru, eliminirajući potrebu za razmatranjem smjera protoka tokom instalacije i olakšavajući raspored lokacije.

Parametri proizvoda

Otpornost na visoke temperature i visok pritisak

Shenchi ASME standardni zasuni s prirubnicom s dižućim vretenom mogu se pohvaliti dvije osnovne prednosti performansi: otpornost na visoke temperature i otpornost na visok pritisak. WCB materijal može izdržati temperature do 425℃, dok je nehrđajući čelik pogodan za širi temperaturni raspon. Klasa 150, radni pritisak dostiže 1,9 MPa na sobnoj temperaturi, premašujući standard PN16. Zaptivke su dostupne u PPL ili vodootpornim EPDM tipovima otpornim na visoke temperature. Proizveden u Kini, Shenchi implementira sveobuhvatnu kontrolu kvaliteta od sirovina do gotovih proizvoda, osiguravajući dugotrajan stabilan rad pod visokim temperaturama i visokim pritiskom.

Pouzdane performanse visokog pritiska premašuju standarde klase 150

Shenchijev ASME B16.10 standardni zasun s prirubnicom sa uzdižem vretenom ima pouzdanu otpornost na visoki pritisak. Prirubnički spoj je u skladu sa ASME B16.10 standardima, sa ravnomerno zategnutim vijcima i ravnomernom raspodelom pritiska na zaptivkama. Klasa 150 nudi radni pritisak od 1,9 MPa na sobnoj temperaturi, sa velikom marginom izmjerenog pritiska. Debljina stijenke tijela ventila je dizajnirana prema ASME standardima, premašujući nacionalne standarde za povećanu sigurnost. Shenchi nudi snižene ASME standardne zaporne ventile s prirubnicom sa dižućim vretenom; masovne kupovine kvalificiraju se za popuste i osiguravaju dugoročan stabilan rad u uvjetima visokog pritiska.

Direktna tvornička nabavka i podrška za prilagođavanje OEM-a

Shenchi, kao dobavljač ASME (Američki standard) zasun s prirubnicom sa dižućim vretenom, nudi usluge izrade uzoraka. Nudimo snižene ASME zaporne ventile s prirubnicom s dižućim vretenom po transparentnim fabričkim cijenama, eliminirajući posredničke marže. Podržavamo ODM i OEM prilagođavanje; materijali, prečnici, standardi prirubnica i metode rada mogu se prilagoditi vašim potrebama. Naši ASME zasuni s prirubnicom sa uzdizanjem su laki za održavanje, s jednostavnom strukturom i niskim troškovima održavanja. Proizvedeni u Kini, zasuni s prirubnicom s usponskim vretenom Shenchi ASME su pouzdani u kvaliteti i imaju stabilno vrijeme isporuke. Globalni kupci su dobrodošli da kontaktiraju Shenchi za detaljne tehničke parametre i najnovije preferencijalne ponude.
