L-tip Pagoda konektor za vodovodnu cijev

Vrste proizvoda

Kao profesionalni kineski proizvođač L-Type Pagoda konektora za vodovodne cijevi, Shenchi nudi dvije osnovne vrste proizvoda:

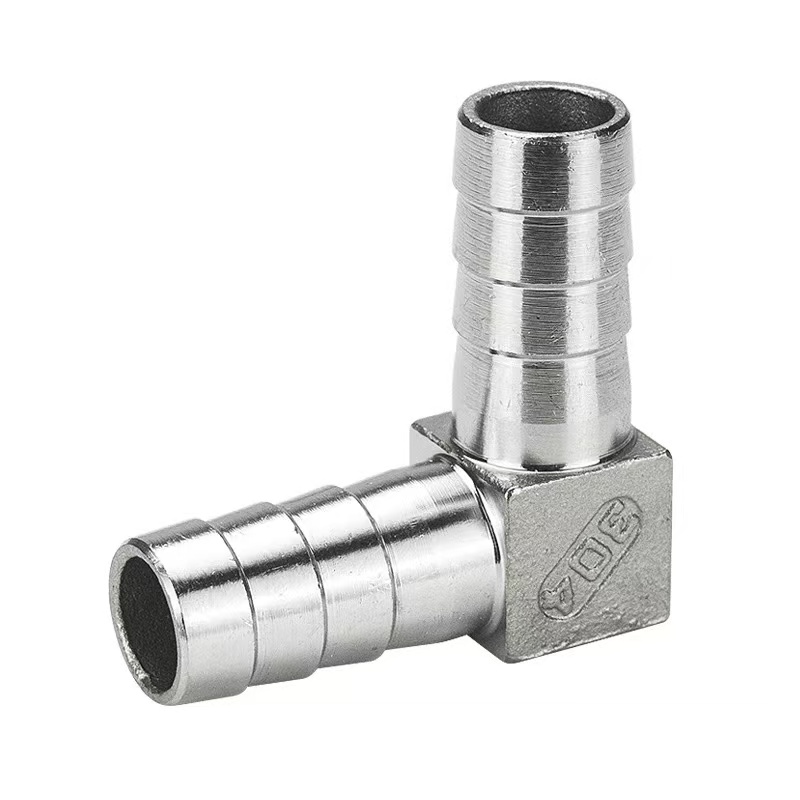

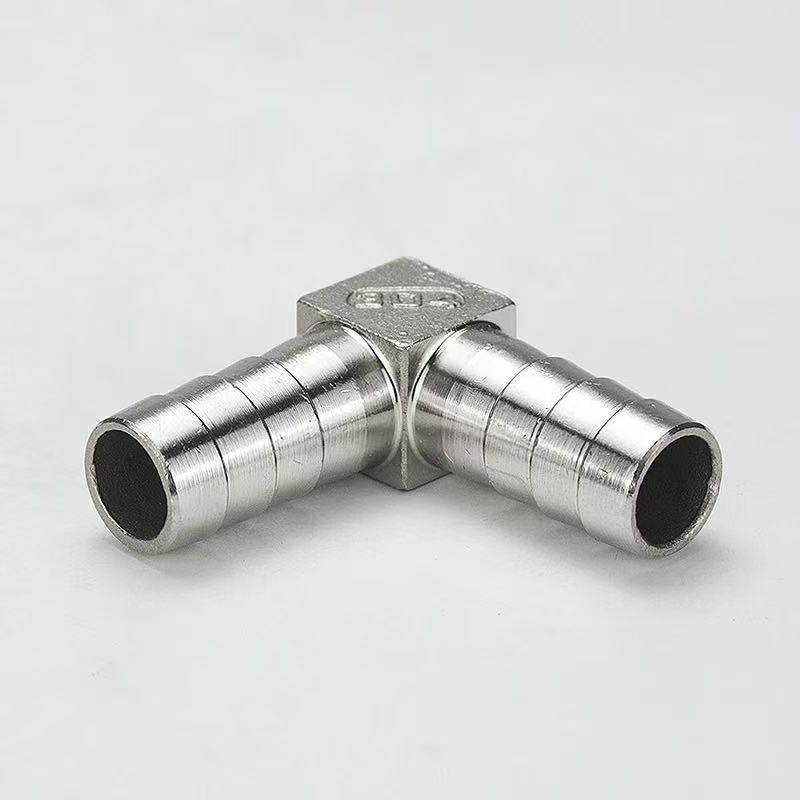

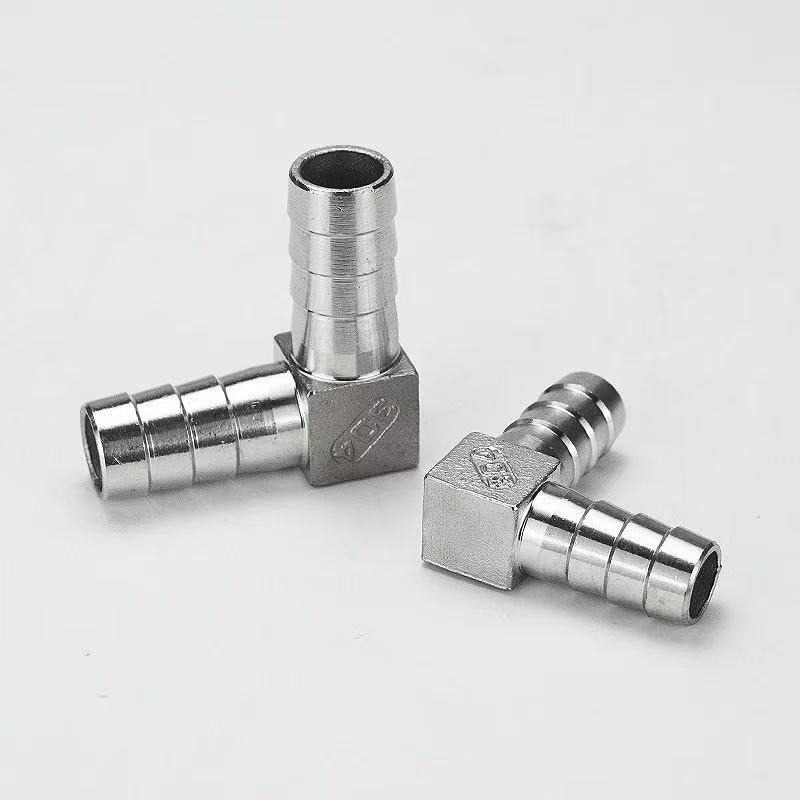

L-tip pagoda konektor za vodovodnu cijev: oba kraja imaju bodljikavu strukturu pagode, dizajniranu za stvaranje usmjerene veze od 90 stupnjeva između dva fleksibilna crijeva.

L-tip konektor za pagodu sa muškim navojem: Jedan kraj ima bodljikavu pagodastu strukturu za spajanje na fleksibilno crijevo, dok drugi kraj ima vanjske (muške) navoje, dizajnirane za stvaranje usmjerene veze od 90 stupnjeva između crijeva i komada opreme s unutrašnjim (ženskim) navojem.

Oba tipa imaju dizajn pod uglom od 90 stepeni sa identičnim specifikacijama za krajeve bodljikavih pagoda. Dostupni su u izboru materijala: nerđajući čelik 304, nerđajući čelik 316L ili mesing. Ključna razlika leži u načinu povezivanja: prvi olakšava direktnu vezu između crijeva i crijeva, dok drugi olakšava prijelaznu vezu između crijeva i dijela opreme, nudeći na taj način fleksibilne opcije odabira koje odgovaraju različitim scenarijima instalacije.

Koja je razlika između L-Type Pagoda Water Pipe konektora i L-Type Pagoda konektora s muškim navojem?

Osnovna razlika: Shenchi L-tip pagoda konektor za vodovodnu cijev ima sučelje s dvostrukom šipkom (oba kraja su bodljikave glave pagode, dizajnirane za direktno povezivanje na fleksibilna crijeva). Pagoda konektor sa muškim navojem tipa L ima vanjski navoj na jednom kraju i bodljikavu pagodu na drugom, dizajniran za povezivanje fleksibilnog crijeva na krutu cijev ili tijelo ventila s unutarnjim navojem. Shenchi’s L-Type Pagoda Vodovodni konektori visokih performansi su iskovani od mesinga ili nerđajućeg čelika 304/316L; njihova struktura pod pravim uglom od 90 stepeni je idealna za preusmjeravanje cjevovoda. Dizajn sa dvostrukom šipkom osigurava čvrst i siguran hvat—posebno kada je uparen sa stezaljkama za crijeva—kako bi se spriječilo odvajanje i curenje. Ovi fitinzi pružaju odličnu otpornost na pritisak, koroziju i starenje. Varijanta od nehrđajućeg čelika 316L posebno je prikladna za visoko korozivna okruženja, kao što su ona koja uključuju morsku vodu ili kemijsku obradu. Jednostavni za ugradnju, ovi fitinzi su idealni za niskotlačne priključke crijeva u vodovodnim, pneumatskim sistemima i primjenama industrijskih fluida, nudeći izuzetnu stabilnost i izdržljivost.

Specifikacije proizvoda

Uputstva za instalaciju

Priključak za vodovodnu cijev Pagoda marke Shenchi L-Type, proizveden prema nacionalnim standardima, jednostavan je za instalaciju. Slijedeći korake u nastavku osiguravate pouzdanu vezu:

Korak 1: Rezanje crijeva

Upotrijebite specijalizirani rezač crijeva kako biste izrezali kraj crijeva pravougaono i ravno, izbjegavajući kutne rezove ili neravnine, kako biste osigurali savršeno pristajanje uz bodlje pagode. Za pletena ili ojačana crijeva, preporučuje se korištenje metode vrućeg rezanja kako bi se zapečatile ivice i spriječilo habanje.

Korak 2: Pagoda End Connection

Umetnite crijevo okomito na kraj pagode sve dok lice crijeva ne dođe u kontakt s bazom spojnice pagode. Bodovi pagode imaju stepenasti dizajn koji stvara više zaptivnih prstenova kada se crijevo ubaci. Za primjene pod visokim pritiskom, osigurajte priključak pomoću obujmice za crijevo od nehrđajućeg čelika ili opružne obujmice; stezaljka treba biti postavljena između druge i treće pagode.

Korak 3: Navojna krajnja veza

Odaberite odgovarajući način zaptivanja za kraj s navojem na osnovu njegovih specifikacija: G-navoji (paralelni navoji cijevi) zahtijevaju gumenu ili bakarnu brtvu za zaptivanje; NPT ili R-navoji (konusni navoji cijevi) zahtijevaju omotavanje 3-5 zavoja PTFE trake za brtvljenje navoja prije zatezanja. Prilikom zatezanja, nanesite ključ na šestougaono tijelo spojnice kako biste spriječili prijenos obrtnog momenta do priključne točke crijeva.

Korak 4: Testiranje pritiska

Po završetku instalacije, izvršite ispitivanje statičkog pritiska na 1,5 puta veći od radnog pritiska sistema. Ako se nakon održavanja ovog tlaka u trajanju od 3 minute ne primijeti curenje, sklop je spreman za upotrebu. Procedura instalacije odgovarajućeg L-tipa pagoda konektora s muškim navojem u ovoj seriji je identična—razlikuje se samo po tipu navoja—što omogućava fleksibilan izbor na osnovu specifičnih zahtjeva interfejsa.

Polja primjene

1. Oprema za tretman vode

Konektor za vodu Pagoda L-Type je dizajniran za 90-stepene veze između PE i PU cijevi u prečistačima vode, omekšivačima vode i RO (reverzna osmoza) sistemima. Kada je proizveden od nerđajućeg čelika 316L, ispunjava sanitarne zahteve za hranu. Komplementarni L-Type konektor Pagoda s muškim navojem u okviru iste serije dostupan je za aplikacije gdje interfejs opreme ima unutrašnji (ženski) navoj.

2. Pneumatski sistemi automatizacije

Koristi se za usmjeravanje pneumatskih cijevi u zračnim kompresorima, razdjelnicima pneumatskih ventila i automatiziranim montažnim linijama. Njegova struktura u obliku slova L čuva unutrašnji prostor opreme, dok kompatibilnost sa stezaljkama za brzo spajanje olakšava brzu montažu, rastavljanje i održavanje.

3. Sanitarija i kućanski aparati

Povezuje creva za dovod vode za pametne toalete, mašine za pranje sudova, mašine za pranje veša i slične uređaje. Kada je napravljen od mesinga, konektor za vodu Pagoda L-Type nudi odličnu toplotnu provodljivost, što ga čini pogodnim za vodove tople vode. Pagoda konektor sa muškim navojem tipa L dizajniran je da prilagodi širi spektar standarda interfejsa koji se nalaze u uvezenoj opremi.

4. Industrijski sistemi za hlađenje i podmazivanje

Primjenjuje se u rashladnim linijama alatnih mašina i hidrauličnim sistemima podmazivanja. Konstrukcija od nerđajućeg čelika pruža vrhunsku otpornost na koroziju, omogućavajući pouzdane performanse u zahtjevnim okruženjima koja uključuju uljnu maglu, tekućine za rezanje i slične složene radne uvjete.
