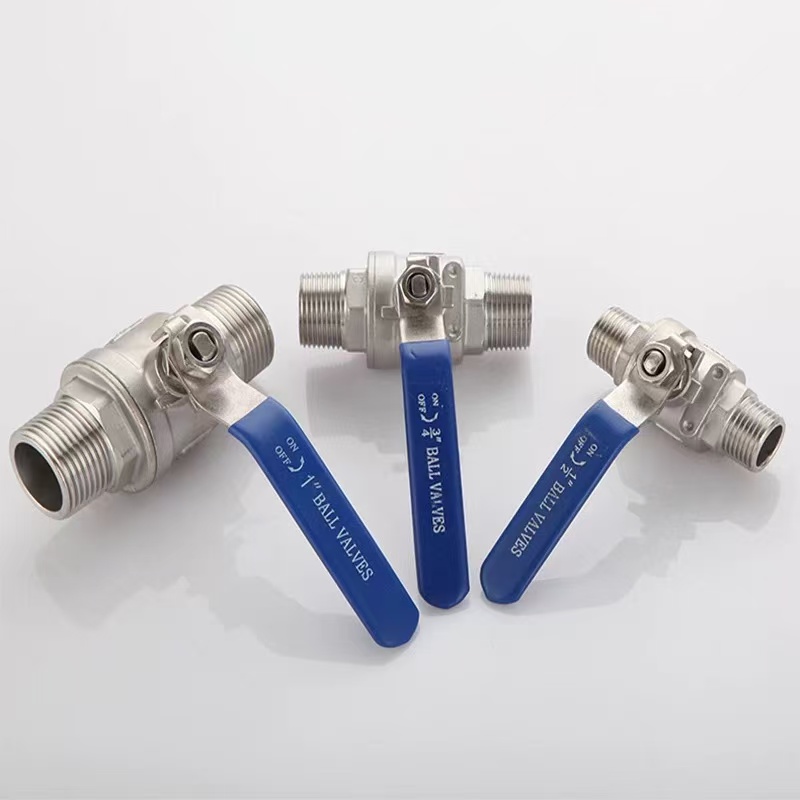

Dvodijelni kuglični ventil sa dvostrukim navojem

Popularizacija nauke Shenchi: Šta je tačno visokokvalitetni dvodelni kuglični ventil sa dvostrukim muškim navojem?

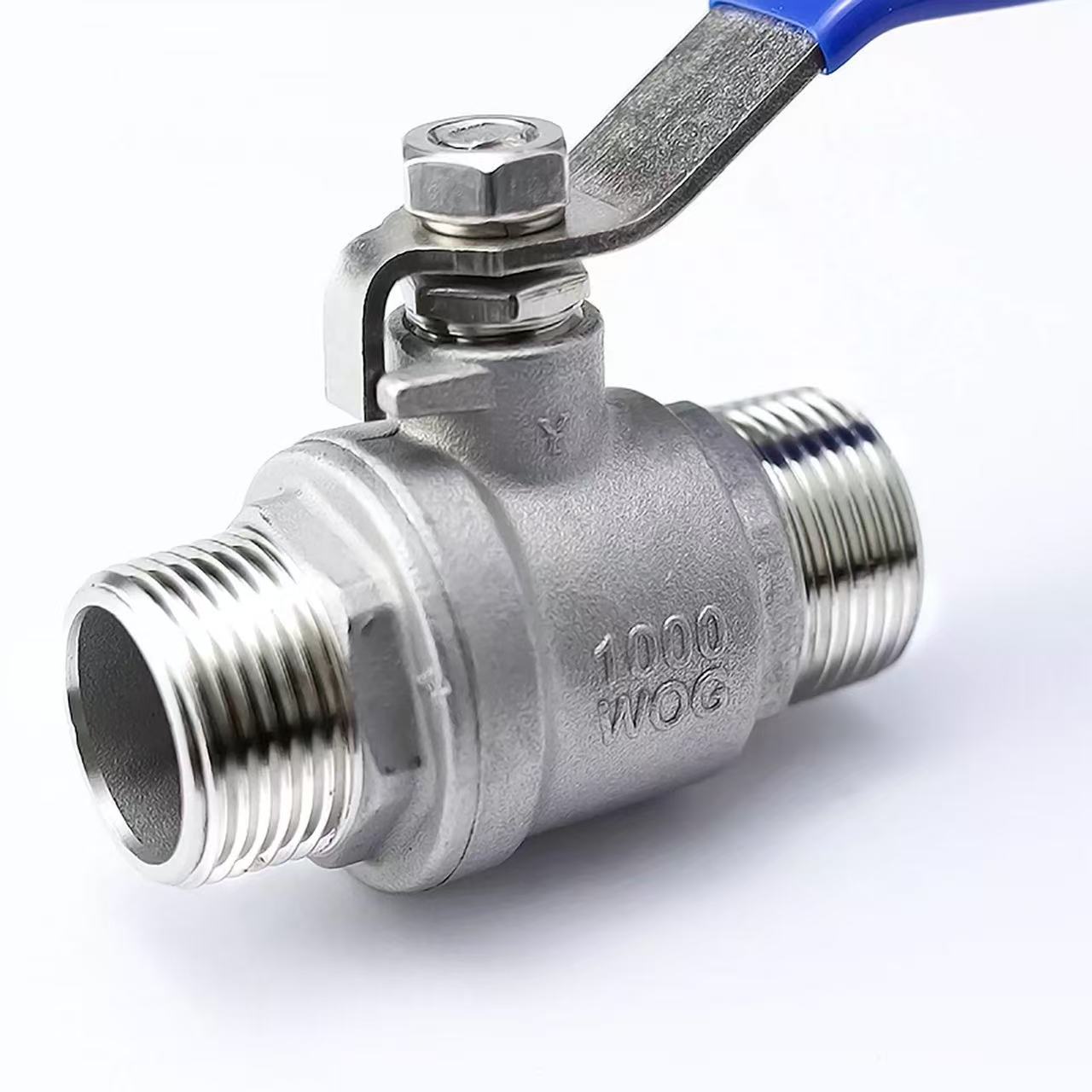

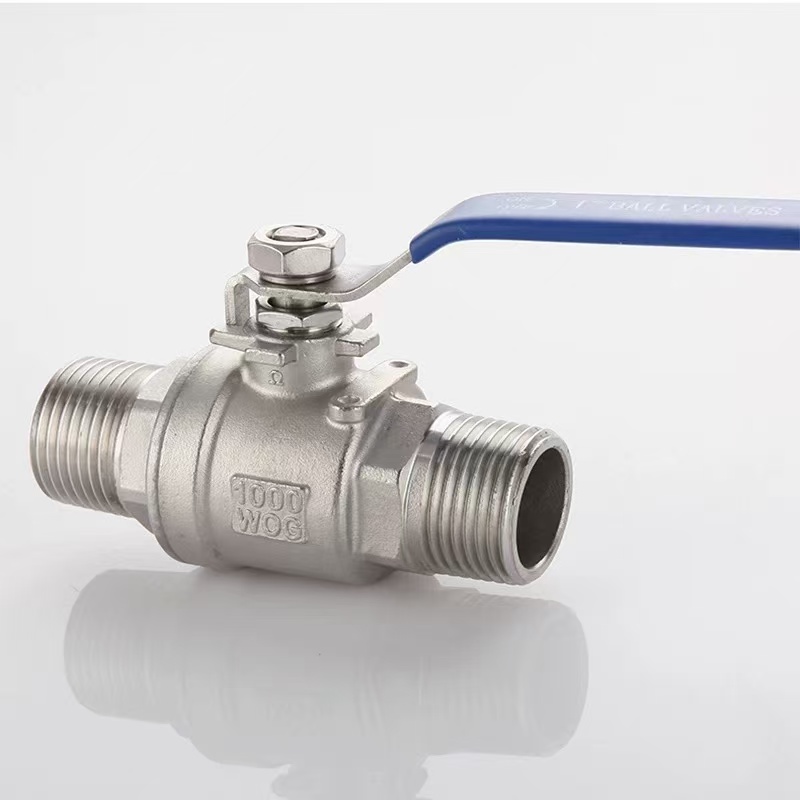

Dvodijelni kuglasti ventil sa dvostrukim vanjskim navojem je kuglični ventil s muškim navojem na oba kraja, sastavljen od dvije komponente tijela. Shenchijeva verzija ovog ventila nudi materijale za tijelo od mesinga, SUS304 ili SUS316L, s unutarnjim metalom koji odgovara tijelu kako bi se eliminirao rizik od korozije na putu protoka. Koristi EPDM zaptivke i ručni rad, pogodan za vodu, zrak, ulje, plin i slične medije. “Kuglasti ventil visokog kvaliteta sa dvostrukim vanjskim navojem” definiran je velikom preciznošću navoja, malim radnim momentom, dugim vijekom trajanja zaptivke i direktnom vezom na priključke sa ženskim navojem bez dodatnih adaptera.

Parametri proizvoda

Naziv proizvoda: Dvodijelni kuglični ventil s dvostrukim vanjskim navojem	Specifikacije: (1/8"-4") DN6-DN100
Nazivni pritisak: PN16	Materijal kućišta: Mesing, SUS304, SUS316L
Standardi: ANSI, BS, DIN, ISO, JIS	Navoji: NPT, BSP, BSPT, DIN, itd.
unutrašnji metalni materijal: mesing, SUS304, SUS316L	Srednja temperatura: visoka temperatura, niska temperatura, srednja temperatura, normalna temperatura
Način rada: ručni	Brtva: EPDM
Način povezivanja: Navojna veza	Primjene: voda, zrak, plin, nafta, tekućine itd.
Porijeklo: Kina	Uzorak: Uzorci dostupni

Pregled prije ugradnje i specifikacije spoja navoja za dvodijelni kuglični ventil Shenchi s dvostrukim vanjskim navojem

Shenchi, dobavljač kugličnih ventila s dvostrukim vanjskim navojem iz Kine iz Kine, preporučuje da provjerite jesu li oba vanjska navoja na tijelu ventila neoštećena i čisto usklađena sa ženskim cijevnim navojima prije ugradnje. Nanesite umjerenu PTFE traku ravnomjerno u smjeru konca za 2-3 omota. Shenchijev vrhunski dvodijelni kuglični ventil s dvostrukim vanjskim navojem ima ravne ključeve na korijenima navoja. Koristite otvoreni ključ na ovim ravnicama tokom ugradnje; nikada ne rotirajte srednji dio tijela ventila kako biste izbjegli pogrešno poravnanje unutrašnjeg jezgra kugle.

Ključne tačke za pozicioniranje brtve i kontrolu obrtnog momenta sklopa kućišta ventila

Ključne komponente dvodijelnog kugličnog ventila s dvostrukim vanjskim navojem uključuju dvije polovine tijela, središnju kugličnu jezgru, vreteno i EPDM zaptivke. U Shenchijevom dizajnu, dva tijela se povezuju preko središnjih niti. Uvjerite se da je brtva za brtvljenje (između polovica tijela) centrirana bez iskošenja. Zategnite rukom do kontakta, a zatim koristite alat za dodatnu 1/4 okreta. Prekomjerni obrtni moment će deformirati EPDM zaptivke i uzrokovati kvar. Pristupačan dvodijelni kuglasti ventil sa dvostrukim vanjskim navojem nikada ne bi trebao ugroziti kvalitetu zaptivanja; pravilna kontrola momenta direktno utječe na vijek trajanja ventila.

Metoda podešavanja na licu mesta za zaptivanje vretena ventila i mehanizam za ograničavanje prekidača

Shenchijev dvodijelni kuglični ventil s dvostrukim vanjskim navojem ima EPDM O-prsten zaptivku na vretenu. Nakon ugradnje, ručno ciklirajte ventil dvaput kako biste provjerili ima li curenja u korijenu stabljike. Ako dođe do malog curenja, lagano zategnite maticu za brtvljenje vretena (ne više od 1/8 okretaja). Također imajte na umu ograničenja za zaustavljanje ručke: ručka paralelna s cijevi označava otvorenu; okomito označava zatvoreno. Vrhunski dvodijelni kuglasti ventil s dvostrukim vanjskim navojem uključuje mehaničke graničnike u ekstremnim položajima. Nikada nemojte pritiskati silu preko ovih graničnika, jer može doći do oštećenja unutrašnjeg jezgra kugle i zaptivnih površina

Uobičajene procedure za izbjegavanje grešaka pri instalaciji i testove zaptivanja na licu mjesta

Kada instalirate Shenchijev dvodijelni kuglični ventil s dvostrukim vanjskim navojem, izbjegavajte: prekomjerno omotavanje navoja sa zaptivačem koji uzrokuje krhotine u šupljini ventila, korištenje cijevnih ključeva direktno na površini tijela ventila ili nemogućnost čišćenja ostataka cijevi prije ugradnje. Ispravan postupak: izvršite probu tlaka nakon ugradnje, polako otvorite ventil, nanesite vodu sa sapunom na sve navojne spojeve i spojeve tijela i pratite da li ima mjehurića. Vrhunski dvodijelni kuglasti ventil s dvostrukim vanjskim navojem ne bi trebao održavati pad tlaka pet minuta na ispitnom tlaku PN16. Nakon testiranja, ostavite ventil poluotvorenim kako biste spriječili dugotrajnu kompresiju brtve na jednoj strani.
