Pregradni bodljikav okov

Shenchi uvodi visokokvalitetne pregradne bodljikave spojeve, posebno dizajnirane za provođenje crijeva kroz panele opreme uz istovremeno pouzdano brtvljenje. Napravljeni od mesinga, nerđajućeg čelika SUS304 i SUS316L, ovi fitinzi nude jaku otpornost na koroziju i pogodni su za širok spektar radnih uslova.

Struktura proizvoda

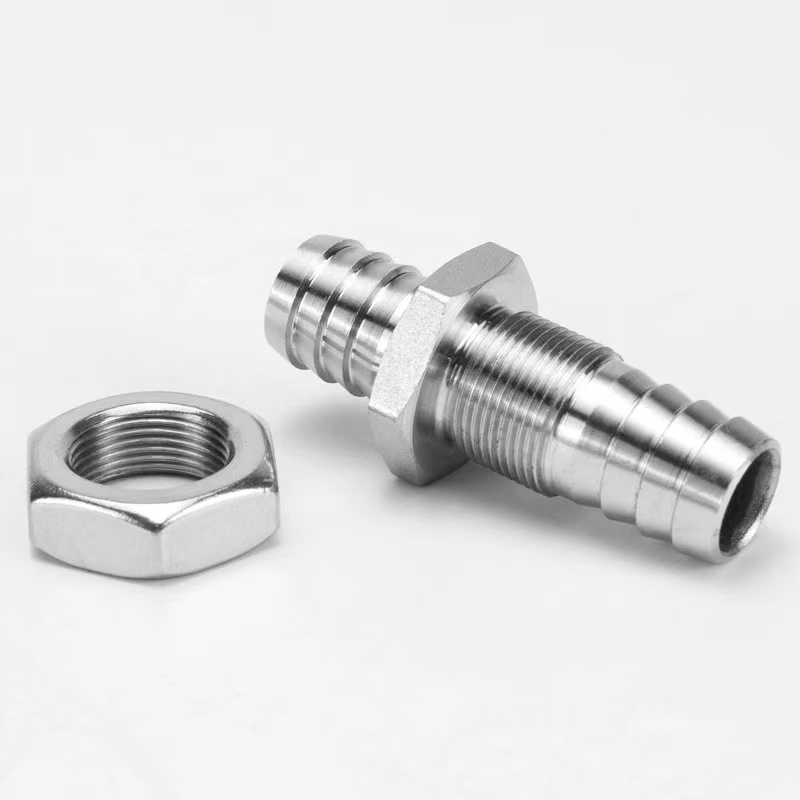

Struktura pregradnog bodljikavog spoja uključuje pregradne navoje, maticu za zaključavanje i priključke za bodljikava crijeva. Prilikom ugradnje potrebna je samo rupa na ploči; zatezanjem matice završava se proces fiksiranja i zaptivanja.

Bodljikav kraj ima dizajn utora protiv klizanja, koji osigurava sigurnu vezu kada se koristi sa stezaljkom za crijevo. Ovi pribor se široko koristi u kontrolnim ormarima, opremi za tretman vode, medicinskim instrumentima i drugim srodnim poljima.

Specifikacije proizvoda

Strukturne prednosti

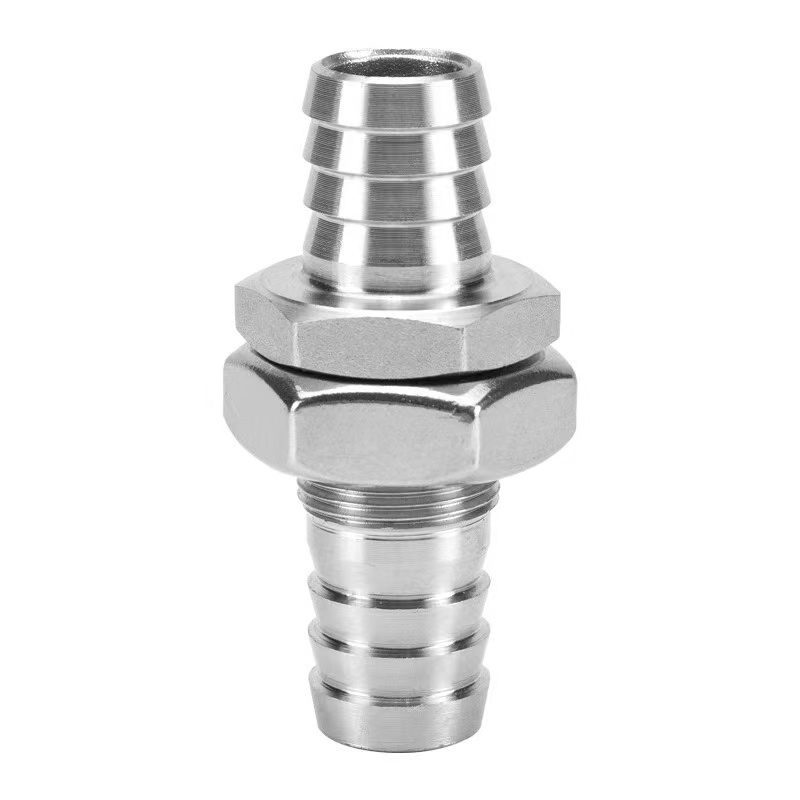

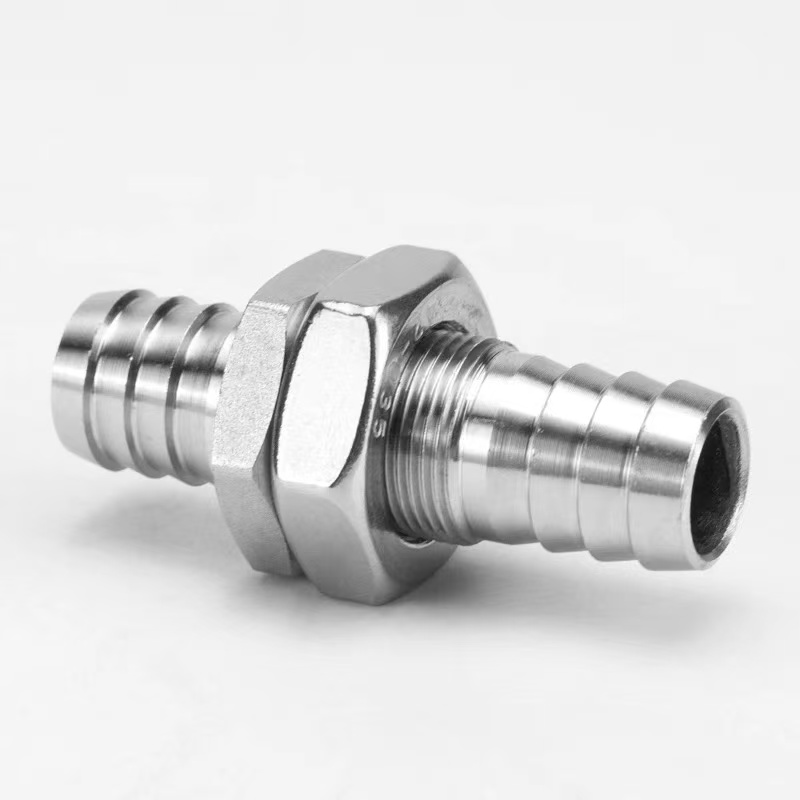

Pregradni bodljikav spoj je spoj za cijevi posebno dizajniran za provođenje crijeva kroz panele opreme, kućišta ili pregrade uz istovremeno fiksno zaptivanje. Njegova glavna struktura uključuje pregradni navoj, maticu za zaključavanje, brtvu za brtvljenje i priključak za bodljikavu crijevu. Tokom ugradnje potrebno je napraviti samo rupu odgovarajućeg prečnika na ploči. Navojni dio fitinga prolazi kroz rupu, a matica se zateže sa suprotne strane kako bi se završio proces fiksiranja i brtvljenja.

1. Struktura za pričvršćivanje pregrade:Dužina presjeka navoja je prilagođena uobičajenim debljinama panela. Jednom kada se matica za zaključavanje zategne, formira čvrstu fiksaciju sa panelom, osiguravajući da spoj ostaje siguran čak i pod vanjskim silama vučenja.

2. Priključak bodljikavog crijeva:Jedna ili obje strane panela imaju bodljikave konusne zupce za umetanje crijeva i formiranje zapečaćene veze sa stezaljkom za crijevo. Bodljikav kraj ima dizajn dvostrukog utora protiv klizanja, koji nudi znatno veću otpornost na izvlačenje od običnih okova.

3. Sistem zaptivanja:Gumene zaptivke ili O-prstenovi su obezbeđeni sa obe strane panela. Kada se matica zategne, zaptivna brtva se stisne, čime se postiže vodonepropusno i prašno zaptivanje na otvoru panela, sa stepenom zaštite do IP65 ili više.

Metoda instalacije

Shenchijeve izdržljive bodljikave armature lako se instaliraju. Sigurna i zapečaćena veza može se postići u samo šest koraka:

Korak 1: Priprema rupe na ploči

Napravite odgovarajuću okruglu rupu na ploči na osnovu vanjskog prečnika navoja. Uvjerite se da je ivica rupe glatka i da nema neravnina kako biste izbjegli oštećenje zaptivne brtve.

Korak 2: Instalirajte brtvu za brtvljenje

Gurnite priloženu EPDM zaptivnu zaptivku na deo sa navojem, pritiskajući ga na osnovu nastavka. Ako je potrebno zaptivanje sa obe strane panela, postavite po jednu zaptivku sa svake strane.

Korak 3: Umetnite kroz ploču

Umetnite dio s navojem u rupu s jedne strane ploče, vodeći računa da osnova spoja dodiruje ploču sa zaptivnim zaptivkom između.

Korak 4: Zategnite maticu za zaključavanje

Zavrnite sigurnosnu maticu na dio navoja sa suprotne strane ploče i postepeno je zategnite ključem. Preporučeni obrtni moment: 5–8 N·m za mesingane materijale i 8–12 N·m za nerđajući čelik. Držite tijelo fitinga nepomično tokom zatezanja.

Korak 5: Povežite crijevo

Odaberite specifikaciju gdje je vanjski promjer bodlji 0,5-1 mm veći od unutrašnjeg promjera crijeva. Umetnite crijevo okomito na bodljikav kraj dok ne dođe do baze. Za primjene pod visokim pritiskom, koristite obujmicu za crijevo od nehrđajućeg čelika i pričvrstite je između druge i treće šipke.

Korak 6: Test integriteta pečata

Izvršite ispitivanje statičkog pritiska na 1,5 puta veći radni pritisak. Ako nema curenja tri minuta, instalacija je kvalificirana.
